Cette invention qui pourrait aider à la maintenance des caténaires, sous la forme d’un boitier qui renferme des capteurs optiques. Véritable contrôleur de section et de fil de contact des caténaires, le nouvel outil CS4 a la particularité de scanner les fils de contact caténaire avec une précision de ±2 mm² et de localiser parfaitement chaque point d’usure du réseau au centimètre près, le tout à une vitesse de 20 km/h.
PUBLICITÉ
Mesure de l’évolution de l’usure caténaire dans le temps

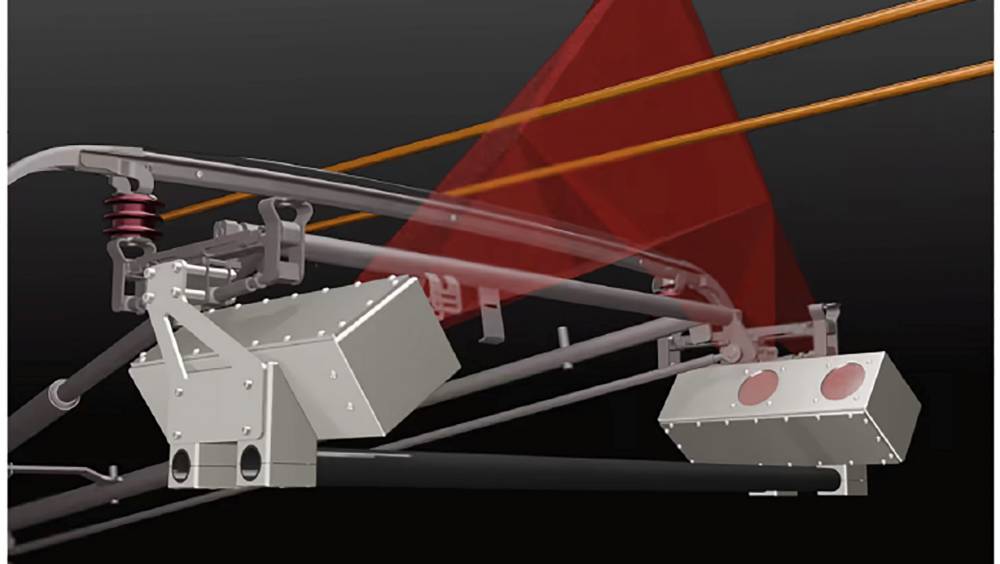

D’un point de vue pratique, le capteur optique haute résolution du système agit comme un faisceau laser et projette une ligne laser sur le fil de contact. Ce système laser basé sur la profilométrie balaie donc les fils de contact et permet de capturer de façon exhaustive, même à vitesse de déplacement normale, les profils avec une grande résolution de 75 μm, et ce, jusqu’à 500 fois par seconde.
Ce nouveau système de contrôle et de mesure permet ainsi d’inspecter, d’analyser, de géolocaliser et horodater l’usure des fils de contact, tout en mesurant l’évolution de l’usure caténaire dans le temps. Avec le système CS4, la maintenance corrective laisse place à la maintenance prédictive dans la mesure où en anticipant les défaillances avant qu’elles ne surviennent l’utilisateur va pouvoir réduire drastiquement les interventions non planifiées.
D’un point de vue technique, des algorithmes de vision avancés filtrent, alignent et analysent chaque profil automatiquement. Chaque profil est ainsi capturé, analysé et comparé au profil neuf avec des mesure fiables et répétables en conditions réelles. La caténaire est contrôlée en usure (mm²), en épaisseur (mm) et en angle. Les données sont transmises à un calculateur qui analyse et reconstruit le profil afin de détecter l’usure des fils. Le tout étant compatible avec les historiques précédents, ce qui rend l’analyse plus fiable pour les décisions d’intervention.
Par ailleurs, l’usure caténaire est mesurée de manière automatique, continue et précise sur l’ensemble du tracé. A la suite de la campagne de mesure, l’usure caténaire peut être restituée en fonction des points kilométriques (PK), ou de manière géolocalisée sur une carte interactive. Chaque point de mesure peut être retrouvé instantanément n’importe où sur le terrain.
Ainsi, après chaque campagne, CS4 génère une cartographie interactive du réseau et met en évidence avec un code couleur les zones critiques qui apparaissent en rouge, les zones à surveiller en orange et les zones saines en vert.
Au final, grâce au système de mesure et de contrôle des caténaires CS4, l’utilisateur va savoir exactement où, quand et pourquoi intervenir. Corolaire, cela évite le remplacement préventif systématique non justifié qui gaspille du matériel et permet de diminuer le nombre d’interventions d’urgence sur un fil qui aurait dû être changé par exemple il y a 6 mois.
